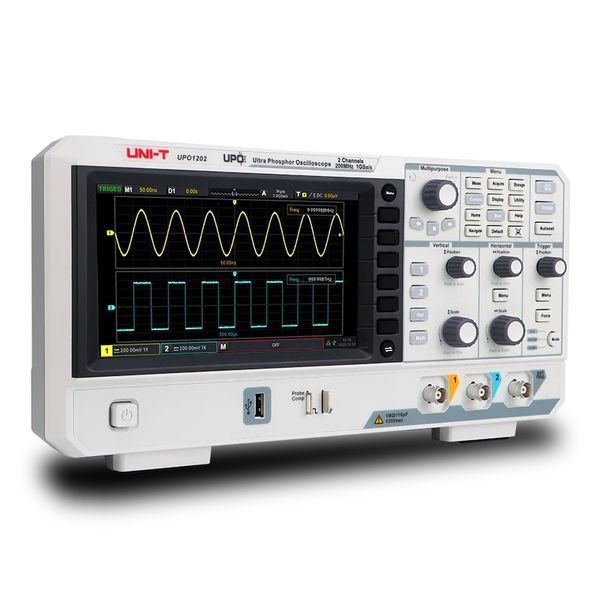

UNI-T UPO1054 |
UNI-T UPO1104 |

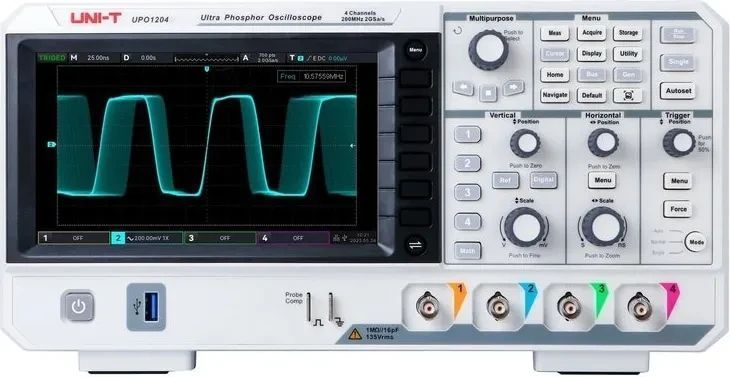

UNI-T UPO1204 |
| Аналогова смуга пропускання |
50 МГц |
100 МГц |
200 МГц |
| Розрахунковий час наростання (від 10 до 90%) (типовий) |
≤7 нс |
≤3,5 нс |
≤1,8 нс |
| Кількість каналів вводу/виводу |
4 |
| Макс. частота дискретизації |
2 ГГц/с (1 канал), 1 ГГц/с (2 канали), 500 МГц/с (4 канали) |
| Метод вибірки |
Вибірка в реальному часі |
| Режим вибірки |
Стандартний, виявлення піків, високороздільний, усереднення |
| Макс. глибина пам'яті |
56 МБ |
| Макс. швидкість захоплення осцилограм |
150 000 осц./с, 500 000 осц./с (режим Fast Acquire) |
| Апаратний запис і відтворення сигналу в реальному часі |
120 000 осцилограм |
| Вертикальна система |
| Вхідний зв'язок |
За постійним струмом, змінним струмом, заземленням (GND) |
| Вхідний імпеданс |
1 МОм ± 2% / 16 пФ ± 2 пФ |
| Коефіцієнт затухання щупа |
Коефіцієнт вимірювання напруги: 0.001X, 0.01X, 0.1X, 1X, 10X, 100X, 1000X, 2000X, задане значення |
| Коефіцієнт ослаблення за струмом: 5 мВ/А, 10 мВ/А, 50 мВ/А, 100 мВ/А, задане значення |
| Макс. вхідна напруга |
135 В середньоквадратичної напруги |
| Вертикальна роздільна здатність |
8 біт |
| Вертикальна шкала |
500 мкВ/под. – 20 В/под. |
| Діапазон зсуву |
500 мкВ/под. – 50 мВ/под.: ±2 В
100 мВ/под. – 500 мВ/под.: ±20 В
1 В/под. – 5 В/под: ±200 В
10 В/под. до 20 В/под.: ±400 В |
| Обмеження смуги пропускання (типове) |
20 МГц |
| Низькочастотна характеристика |
З'єднання змінного струму, -3 дБ, ≤5 Гц (на BNC) |
| Точність посилення постійного струму |
<10 мВ: ±4,0% повної шкали
≥10 мВ: ±3,0% повної шкали |
| Точність зсуву постійного струму |
≤± (2% + 0,1 под. + 2 мВ) |
| Ізоляція між каналами (типова) |
Між постійним струмом і макс. значенням смуги пропускання: >40 дБ |
| Горизонтальна система |
| Діапазон часової розгортки |
1 нс/под. – 1000 с/под.
(Відображення поточної частоти дискретизації, глибини пам'яті) |
| Точність часової розгортки |
±5 ч./млн від початкової точності; ±1 ч./млн від щорічного показника старіння |
| Діапазон часу затримки часової розгортки |
Перед запуском (від'ємна затримка) : ≥1 под. ширини екрана
Після запуску (позитивна затримка): 1 с – 50 с |
| Режим часової розгортки |
Y-T, X-Y (CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4), Roll |
| Тригер |
| Діапазон рівня тригера |
Внутрішній: ± 5 інтервалів від центру екрана
Зовнішній: EXT ± 9 В |
| Режими запуску |
Автоматичний, звичайний, одинарний |
| Затримка запуску |
80 нс – 10 с |
| З'єднання тригера |
DC: Пропускає всі компоненти сигналу
AC: Компонент постійного струму, який блокує вхідний сигнал
Відхилення високих частот: Послаблює високочастотні компоненти вище 40 кГц
Відхилення низьких частот: Блокує компонент постійного струму та послаблює низькочастотні компоненти нижче 40 кГц
Відхилення шуму: Придушення високочастотного шуму в сигналі, щоб зменшити ймовірність помилкового запуску осцилографа |
| Запуск за фронтом (Edge) |
| Фронт |
Висхідний, спадний, обидва |
| Запуск за рантом (Runt) |
| Часовий проміжок |
>, <, ≤ ≥, жоден |
| Полярність |
Позитивна, негативна |
| Тривалість імпульсу |
8 нс – 10 с |
| Запуск за порушенням параметрів вікна (Window) |
| Полярність |
Висхідна, спадна, обидві |
| Часовий проміжок |
Вхід, вихід, час |
| Заданий час |
8 нс – 10 с |
| Запуск за N-ним фронтом (Nth Edge) |
| Фронт |
Висхідний, спадний |
| Мертвий інтервал |
8 нс – 10 с |
| Кількість фронтів |
1 – 65535 |
| Запуск за часовою затримкою спрацьовування (Delay) |
| Тип фронту |
Висхідний, спадний |
| Часовий проміжок |
>, <, ≤ ≥, жоден |
| Час затримки |
8 нс – 10 с |
| Запуск за тривалістю ліміту часу (Timeout) |
| Фронт |
Висхідний, спадний, обидва |
| Час очікування |
8 нс – 10 с |
| Запуск за кодовою комбінацією (Pattern) |
| Кодова комбінація |
H, L, X, висхідна, спадна |
| Запуск за тривалістю (Duration) |
| Кодова комбінація |
H, L, X |
| Часовий проміжок |
>, <, ≤ ≥ |
| Тривалість |
8 нс – 10 с |
| Запуск за часом установки даних та утримання (Setup & Hold) |
| Фронт тактового імпульсу |
Висхідний, спадний |
| Тип даних |
H, L |
| Час установки |
2 нс – 4 с |
| Час утримання |
8 нс – 10 с |
| Запуск за шириною імпульсу (Pulse Width) |
| Полярність |
Позитивна, негативна |
| Часовий проміжок |
>, <, ≤ ≥ |
| Ширина імпульсу |
2 нс – 4 с |
| Запуск за нахилом фронту (Slope) |
| Полярність |
Позитивна, негативна |
| Часовий проміжок |
>, <, <> |
| Тривалість |
8 нс –1 с |
| Запуск за відео (Video) |
| Стандарт |
Підтримує стандартні системи трансляції NTSC, PAL і SECAM з кількістю каналів від 1 до 525 (NTSC) і від 1 до 625 (PAL/SECAM) |
| Запуск за декодуванням шини (Decoding) |
| Тип декодування |
RS232/UART, I2C, SP |
| Вимірювання |
| Курсорні вимірювання |
Різниця напруги між курсорами (△ В)
Часова різниця між курсорами (△ T)
Зворотне до △ T (Гц) (1/△ T) |
| Напруга і час точки форми сигналу |
| Відображення курсору в автоматичних вимірюваннях |
| Автоматичні вимірювання |
36 параметрів: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count |
| Тип вимірювання |
Одночасне відображення 5 видів вимірювання параметрів |
| Діапазон вимірювання |
Основна часова розгортка, часова розгортка масштабування, область курсору |
| Статистика вимірювання |
Середнє, максимум, мінімум, середньоквадратичне відхилення, кількість |
| Частотомір |
7-розрядний апаратний частотомір |
| Математичні операції |
| Математична обробка сигналів |
A+B, A-B, A×B, A/B, ШПФ, редаговані розширені операції (Log, Exp, Sin, Cos, Tan, Sqrt), логічні функції |
| Максимальна кількість точок ШПФ |
1 млн. |
| Відображення ШПФ |
Розділений екран, Повноекранний режим, Незалежний режим, WaterFall-1, WaterFall-2 |
| Вертикальна шкала ШПФ |
В середньоквадратичне, дБВ, дБВ |
| ШПФ |
Спектральний діапазон: Початкова частота, кінцева частота, центральна частота, діапазон |
| Режим детектування: Нормальний, cередній, макс. утримання, мін. утримання |
| Маркер: Тип маркера, точки маркера, список маркерів |
| Фільтр |
Низьких частот, високих частот, смуговий, режекторний |
| Логічні операції |
AND, OR, NOT,XOR |
| Функції |
Sin, Cos, Sinc, Tan, Sqrt, Exp, Lg, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs, intg, diff |
| Фізичні характеристики |
| Дисплей |
7-дюймовий РК TFT дисплей 800×480 |
| Інтерфейс |
USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM) |
| Живлення |
100 – 240 В змінного струму (коливання ±10%), 50 Гц/60 Гц |
| Енергоспоживання |
75 Вт макс. |
| Запобіжник |
2,5 А, клас F, 250 В |
| Охолодження |
Примусове вентиляторне |
| Температура експлуатації |
0 – 40°C |
| Умови експлуатації |
У приміщенні |
| Габарити |
336 × 170 × 110 мм |
| Вага |
2,45 кг |
