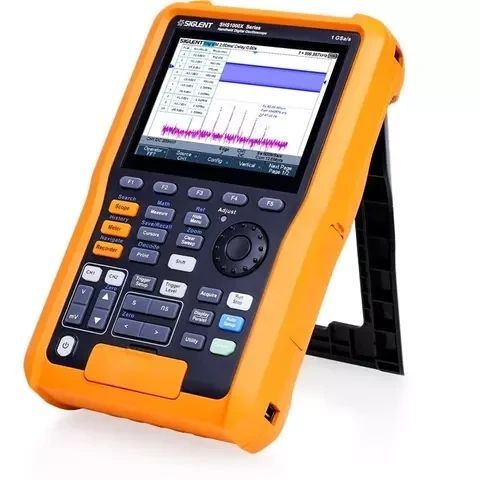

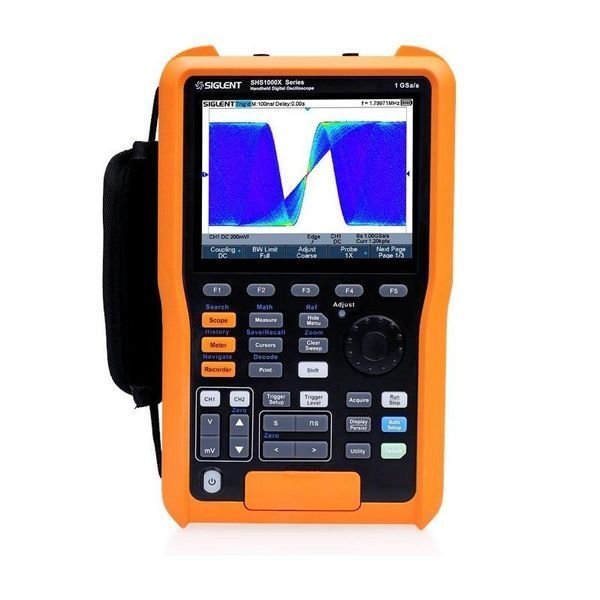

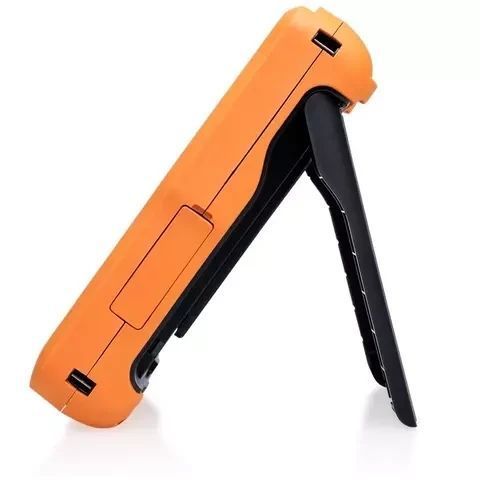

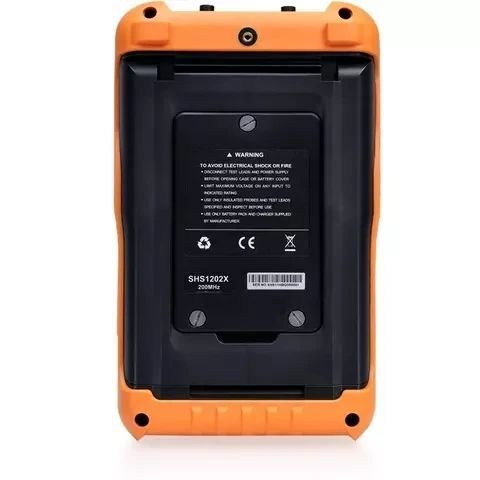

Портативний цифровий осцилограф SIGLENT SHS1102X з ізольованими каналами

SIGLENT SHS1102X – це портативний цифровий осцилограф з двома повністю ізольованими каналами та смугою пропускання 100 МГц. При використанні двох каналів одночасно, частота дискретизації кожного становить 500 Мвиб/с, а стандартна глибина пам'яті – 6 МБ. Коли активний лише один канал, то максимальна частота дискретизації становить 1 Гвиб/с, а максимальна глибина пам'яті – 12 МБ. Функції, які часто використовуються, доступні на передній панелі приладу, що спрощує роботу.

Канали осцилографів серії SHS1000X повністю ізольовані. Також прилади оснащені одним ізольованим каналом мультиметра, адаптером живлення та USB-портом. Повна ізоляція робить серію ідеальним вибором як для лабораторних вимірювань, так і для вимірювання сигналів, що "плавають", оскільки знижує ризик випадкового короткого замикання.

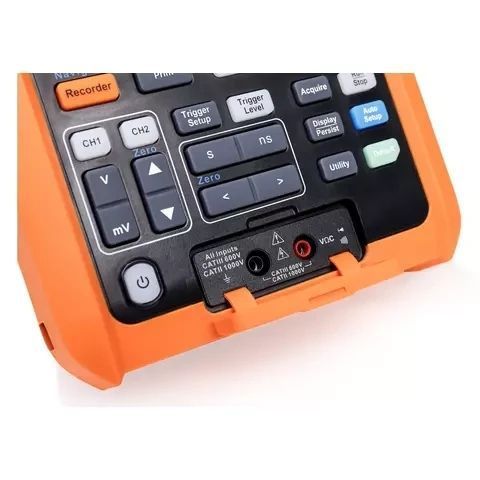

Максимальна вхідна напруга аналогових входів осцилографа: CATIII 600 В середньокв., CATII 1000 В середньокв. Максимальна вхідна напруга для мультиметра CATIII 600 В середньокв., CATII 1000 В середньокв.

SIGLENT SHS1102X має декілька потужних режимів запуску, зокрема запуск за послідовною шиною, а також вільне декодування для IIC, SPI, UART, CAN, LIN. Також осцилограф оснащений функціями запису історії сигналів та послідовного запуску, що забезпечує можливість розширеного запису та аналізу сигналів.

Ще одне потужне доповнення – це функція швидкого перетворення Фур'є з 1 мільйоном точок, що гарантує дуже високу роздільну здатність за частотою під час перегляду спектрів сигналів. Новий дизайн осцилографа оснащений апаратним співпроцесором, що виконує вимірювання швидко і точно, не уповільнюючи збір даних та роботу передньої панелі.

SIGLENT SHS1102X також оснащений вбудованим реєстратором точок вибірки та результатів вимірювання. У режимі реєстрації точок вибірки він здатний записувати дані впродовж щонайбільше 22 годин із максимальною частотою дискретизації 25 квиб/с. У режимі реєстратора результатів вимірювання, пристрій здатний записати максимум 4 значення з інтервалом запису всього 0,1 с, що забезпечує до 25 годин безперервного запису.

SIGLENT SHS1102X виконує функції 6000-розрядного цифрового мультиметра, вимірюючи постійну та змінну напруги, постійний та змінний струми, опір, ємність, тестуючи діоди та перевіряючи провідність кола. Канал мультиметра повністю ізольований від каналів осцилографа.

Акумуляторна літієва батарея ємністю 6900 мАг забезпечує до 4 годин роботи без необхідності заряджання. Портативні осцилографи серії мають герметичний корпус із захистом від пилу та вологи IP51. Вони були протестовані на відповідність стандарту IEC60529, що гарантує надійність, потрібну для роботи в суворих умовах. Прогумована поверхня з великими клавішами також полегшує використання у складних умовах.

Особливості

• Смуга пропускання: 100 МГц.
• Частота дискретизацеї: 1 Гвіб/с (один канал), 500 Мвіб/с (два каналі).
• Новітнє покоління технології SPO (Super Phosphor Oscilloscope):
  • швидкість захоплення осцилограм до 100 000 осц/с у звичайному режимі та до 400 000 осц/сек у режимі послідовних вимірювань;
  • підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт;
  • глибина пам'яті до 12 млн точок;
  • цифрова система запуску.
• Розумний запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
• Серійний запуск та тип декодування (стандарт), підтримує протоколи: IIC, SPI, UART, CAN, LIN.
• Запуск за відео, підтримка HDTV.
• Низький рівень фонового шуму (шкала напруги від 2 мВ/под до 100 В/под).
• 3 типи швидких комбінацій для функцій осцилографа, мультиметра та реєстратора.
• 8 типів швидких комбінацій, підтримка функцій Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep, Print. У поєднанні з кнопкою Shift доступно більше клавіш.
• Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000), залежно від умов запуску, заданих користувачем.
• Функція запису (максимально 80 000 кадрів).
• Підтримка автоматичних вимірювань для 38 параметрів, а також підтримка статистики вимірювань, масштабування, стробування, математичних операцій, історії та довідки.
• Функція швидкого перетворення Фур'є (1 Мбіт/с), підтримка піків і маркерів.
• Математичні та вимірювальні функції використовують усі точки вибірки даних (до 12 МБ).
• Математичні функції: додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціація, інтеграція, квадратний корінь.
• Клавішу попереднього налаштування можна налаштувати відповідно до користувацьких або заводських параметрів.
• Підтримка багатомовного зображення та вбудованої онлайн-підтримки.
• Режим безповоротного стирання.
• Пошук і навігація.
• Пристрій запису та видачі даних: режим реєстрації точок вибірки/режим реєстрації вимірювань.
• Цифровий 6000-розрядний True RMS-мультиметр. Функції:
  • постійна та змінна напруги;
  • постійний та змінний струми;
  • опір;
  • ємність;
  • тестування діодів;
  • перевірка провідності електричного кола.
• 5,6-дюймовий TFT-РК-дисплей з роздільною здатністю 640×480.
• Інтерфейси: ізольований USB-хост, USB-пристрій (MicroUSB-TMC).
• Підтримка команд дистанційного керування SCPI.
• Живлення від літієвого акумулятора ємністю 6900 мАг, зовнішній зарядний пристрій.
• Ступінь захисту IP51.
• Відповідає вимогам безпеки UL61010-1, UL61010-2-030, UL61010-2-033.

Відео

Технічні характеристики

Відео

Додаткова інформація

  Завантажити додаткову інформацію для SIGLENT SHS1102X (англ.).

Комплектація

• Портативний цифровий осцилограф SIGLENT SHS1102X з ізольованими каналами — 1 шт.
• Акумулятор (6900 мАг) — 1 шт.
• Щупи осцилографа (250 МГц) — 2 шт.
• Струмовий адаптер (1 × SCD600MA / 1 × SCD10A) — 2 шт.
• Вимірювальні щупи мультиметра — 1 компл.
• Адаптер живлення/зарядний пристрій — 1 шт.
• USB-кабель — 1 шт.
• Короткий посібник — 1 шт.
