Парктроніки Gazer PA40R з професійними датчиками 58 kHz та тригонометричною системою розрахунку відстаней забезпечують високу надійність та точність вимірювань. Gazer PA40R можна об'єднати з передньою системою, підключити до опціонального дисплея PAD20 або будь-якої моделі дзеркала заднього виду Gazer для відображення індикації разом із зображенням камери заднього виду. Система паркування Gazer PA40R включає датчики із трьома змінними адаптерами для зміни кута установки 3°, 6°, 12°.
Ключові переваги
-
Професійні датчики 58 kHz та інноваційний принцип визначення відстані на основі тригонометричних рівнянь
-
Об'єднання задньої та передньої системи в єдину, з підключенням до загального дисплея або динаміка
-
Самодіагностика несправностей при включенні, автоматичне визначення запасного колеса та фаркопа
-
Підключення до опціонального дисплея PAD20 та дзеркал Gazer для відображення графічної інформації одночасно із зображенням камери заднього виду
-
Змінні адаптери (3 °, 6 °, 12 °) для коригування кута установки датчиків
-
Налаштування висоти установки, дальності роботи та геометрії бампера за допомогою DIP перемикачів на центральному блоці
-
Опціональний програматор для професійного налаштування
-
Надійне виконання проводки підключення, підвищений захист датчиків від пилу та вологи IP67
Парктроніки Gazer PA40R з професійними ультразвуковими датчиками 58 kHz та тригонометричною системою розрахунку відстаней забезпечують високу надійність та точність вимірювань до будь-яких об'єктів та за будь-якої температури, дозволяють встановити датчики нижче стандартного рівня або на різній висоті, налаштувати під особливості будь-якого автомобіля і навіть на визначення бордюрів. Паркувальний асистент Gazer PA40R можна поєднати з передньою системою Gazer PA40F/PA45F в єдину систему, підключити до опціонального дисплею PAD20 або до будь-якої моделі дзеркала заднього виду Gazer для відображення індикації разом із зображенням камери заднього виду. Система паркування Gazer PA40R включає датчики із трьома змінними адаптерами для зміни кута установки 3°, 6°, 12°.
Професійні датчики та тригонометричний розрахунок відстані
Паркувальна система Gazer PA40R використовує професійні ультразвукові датчики з частотою роботи 58kHz, що дозволяє значно підвищити точність та надійність вимірювань, а також встановлювати датчики нижче за стандартний рівень. Датчики мають максимальний кут виявлення по горизонталі, що виключає перепустки та сліпі зони між датчиками. Вони спеціально розроблені для використання у різних погодних умовах. Чутливість і точність датчиків не знижуються в залежності від температури на вулиці, будь то сильні морози або спекотні літні дні. Датчики також повністю захищені від бруду та води за стандартом IP67.
При обчисленні відстаней парктронік Gazer PA40R використовує алгоритм визначення об'єктів, що базується на тригонометричних рівняннях. Для розрахунку відстані до перешкоди використовуються дані відразу з двох датчиків. Таким чином ви отримуєте точну інформацію про відстань до перешкоди, а не відстань від одного окремого датчика до об'єкта, як в інших паркувальних системах. Завдяки цьому датчики паркувальної системи можна встановлювати на різній відстані один від одного і на різній висоті, враховуючи при цьому всі особливості бампера автомобіля. Всі параметри легко налаштовуються під час встановлення системи за допомогою блоку перемикачів на центральному блоці або за допомогою Gazer PAC30.
Об'єднання задньої та передньої систем
Парктронік Gazer PA40R (rear) є системою паркувального асистента для установки в задній бампер автомобіля, має окремий блок управління і комплектується чотирма датчиками. Також в автомобіль може бути встановлена система паркувального асистента в передній бампер Gazer PA40F (front), яка має окремий блок керування та чотири датчики. Системи створені таким чином спеціально для того, щоб унеможливити зайву прокладку проводів, уникнути наведень або перешкод при передачі сигналів від датчиків до блоку управління. При цьому передня та задня системи паркування Gazer легко об'єднуються в єдину систему кабелем зі стандартного комплекту поставки.
При об'єднанні двох систем в єдину використовується загальний динамік або підключення Gazer PAD20 до дисплея. Під час руху назад передня система також залишається активною та повідомляє про наближення до об'єктів. Звукова частота сигналів передньої та задньої систем значно відрізняються, щоб водій на слух зміг легко розрізнити їх і миттєво відреагувати. При підключенні єдиної системи до дзеркала Gazer на зображенні відображається індикація задньої системи, а загальний динамік подає звукові оповіщення з двох систем одночасно.
Самодіагностика та алгоритми оповіщень
Паркувальний помічник Gazer PA40R проводить діагностику справності всіх датчиків при кожному включенні системи. Якщо будь-який з датчиків виявиться пошкодженим або несправним, система проінформує про це. Також система автоматично детектує закріплені на автомобілі аксесуари та обладнання, такі як фаркоп, запасне колесо і навіть підніжка, та виключає ці об'єкти із зони виявлення перешкод. Також можна точніше налаштувати зони виявлення за допомогою перемикачів на центральному блоці або за допомогою комп'ютера та програматора Gazer PAC30.
Для забезпечення комфортного паркування або руху заднім ходом паркувальна система Gazer PA40R розділяє видимий простір позаду бампера автомобіля на статичну (ближню) та динамічну (дальню) зони. Якщо об'єкт перестав наближатися до автомобіля в динамічній (дальній) зоні, система припиняє звукові оповіщення і відновлює тільки якщо відстань знову починає скорочуватися. При цьому в статичній (ближній) зоні звукові оповіщення продовжуються постійно, навіть якщо відстань не скорочується.
Підключення до дисплея та дзеркал Gazer

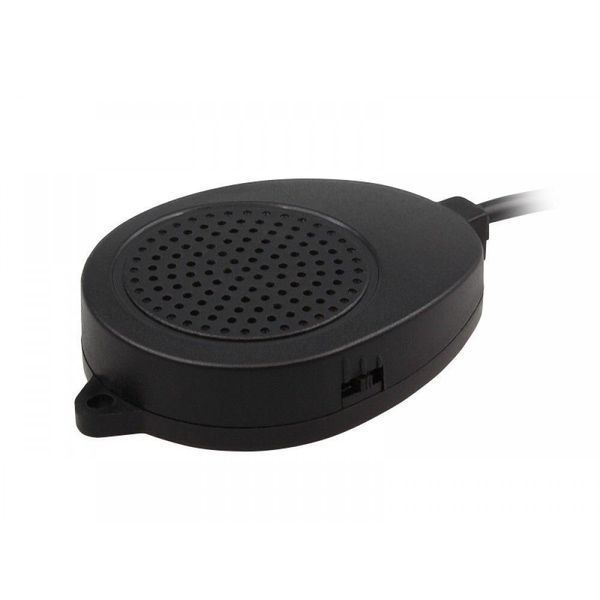

Парктронік Gazer PA40R стандартно комплектується динаміком, який сповіщає про наявність перешкод та наближення до них. Гучність динаміка можна відрегулювати або за потреби вимкнути. Для візуального визначення перешкод та відстані до системи підключається опціональний графічний дисплей LCD Gazer PAD20, який під'єднується замість стандартного динаміка. Дисплей підтримує роботу як з однією системою (тільки задньою або лише передньою), так і з двома системами одночасно, відображає карту перешкод у графічному вигляді, відстань до перешкод і здійснює звукове сповіщення, причому звук різної частоти для передньої та задньої систем.
Система паркування Gazer PA40R сумісна з будь-якою моделлю дзеркала заднього виду Gazer як серій MM/MU з вбудованим монітором, так і серіями MMR/MUR з монітором та відеореєстратором. Підключення відбувається через кабель динаміка/дисплея в аналогічний роз'єм стандартної проводки дзеркала Gazer. При цьому графічна інформація про перешкоди виводиться поверх зображення камери заднього виду у вигляді різнокольорових кружків, що заповнюються, у верхній частині картинки. При такому використанні одночасно підключається і дзеркало, і динамік, що дозволяє орієнтуватися під час паркування як за графічною інформацією, так і попереджувальним звуковим сигналом.
Можливості встановлення та налаштування

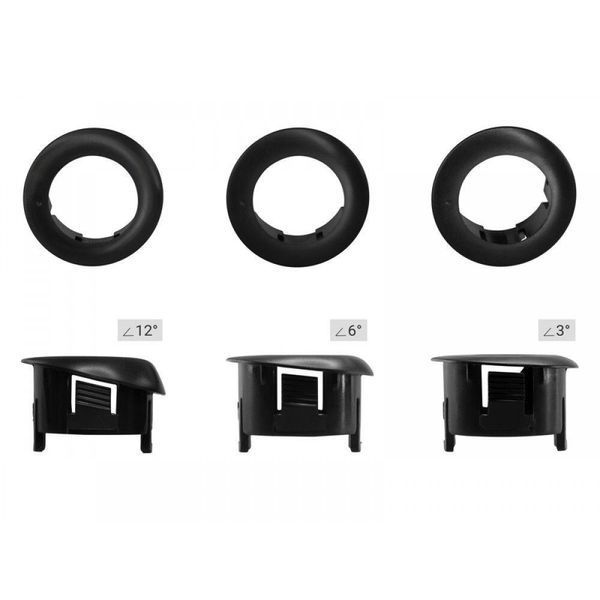

Датчики пактроніка Gazer PA40R мають унікальну конструкцію розбирання, яка завдяки змінним адаптерам дозволяє встановити їх правильно практично в будь-який автомобіль. Основне завдання установки полягає в тому, щоб кожен датчик був розташований перпендикулярно до землі, при цьому більшість бамперів сучасних автомобілів мають закруглення або ухил. У комплекті Gazer PA40R поставляється 3 різних набори адаптерів з кутами нахилу 3 °, 6 ° і 12 °, які забезпечують коректну установку в бампер, компенсуючи закруглення та ухили, а також дозволяють зробити якісне фарбування датчиків.
При установці паркувальної системи Gazer PA40R для більшості автомобілів всі необхідні параметри можна встановити за допомогою перемикачів на корпусі центрального блоку. Якщо бампер автомобіля має нестандартний вигин або необхідно точніше налаштувати роботу системи, можна скористатися опціональним програматором PAC30. За допомогою програматора можна точно налаштувати такі параметри як відстань між датчиками, висота установки датчиків, вигин бампера, порядок розташування датчиків, змінити статичні та динамічні зони, налаштувати ширину видимості кожного окремого датчика, а також налаштувати звукову частоту сигналів попередження.
Комплект поставки та рівень виконання

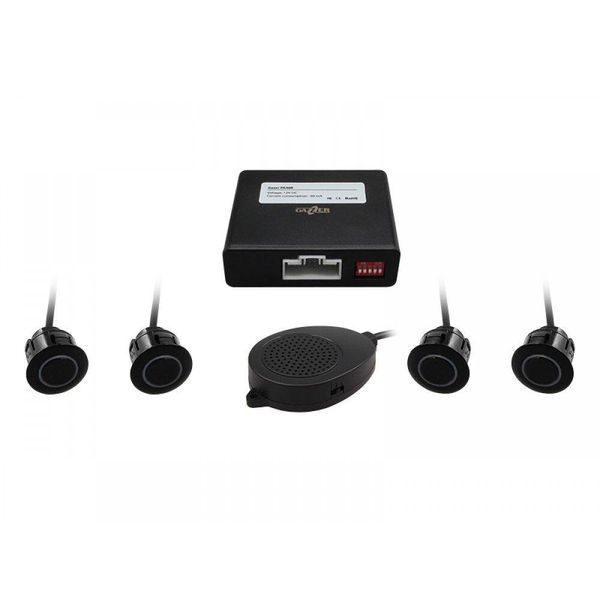

Комплект паркувальної системи Gazer PA40R призначений для професійної установки і включає центральний блок управління, 4 датчики, динамік, три комплекти змінних адаптерів, комплект проводки, а також спеціальну фрезу, лінійку для розмітки бампера, інструкцію з встановлення та налаштування.
Всі компоненти системи та складові комплекту вироблені Gazer за найвищими стандартами автовиробників та відповідають найвищим вимогам щодо якості та безпеки. Так, всі дроти від датчиків до центрального блоку поміщені в гофроізоляцію та додатково екрановані, датчики мають високий ступінь захисту IP67 та максимально широкий температурний діапазон роботи, оснащені спеціальними герметичними роз'ємами. У комплекті передбачений подовжувач динаміка/монітора для прокладання в передню частину салону довжиною 8 метрів, фреза має вбудовану пружину для максимально точної та акуратної свердловки.
Основні характеристики:
-
Напруга живлення -9V-16V DC
-
Максимальне споживання -400 mA
-
Гучність динаміка -95dB
-
Регулювання гучності -Так (Low/High/OFF)
-
Кількість датчиків -4 шт
-
Діаметр датчика -22,5 мм
-
Частота роботи датчика58 kHz
-
Тип датчика -Пасивний
-
Можливість зміни кута установки -Так, адаптери в комплекті
-
Мінімальна висота установки -30 см
-
Можливість встановлення датчиків на різній висоті -Так
-
Мінімальна відстань виявлення -від 10 см
-
Максимальна відстань виявлення2,80 м
-
Точність виміру -1 см
-
Час відгуку -0,08 сек
-
Логічні зони виявленняТак, 2 зони (динамічна та статична)
-
Налаштування системи -Так, DIP перемикачі або програматор
-
Автоматичне навчання бамперТак
-
Самодіагностика -Так
-
Визначення перешкодпринцип тріангуляції
-
Температура зберігання --40 С - +90 С
-
Робоча температура --30 С - +70 С
-
Ступінь захисту датчика -IP67
-
Ступінь захисту центрального блоку -IP40
